鋼結構安裝檢測解決方案案例

項目背景

隨著科技的發展，各種鋼結構設計在不斷智能化、現代化、國際化，復雜鋼結構建筑也不斷被設計出來。為提高工作效率，拼接技術與現代化技術的結合是鋼結構科學技術未來的重要研究方向。

華為培訓中心位于東莞松山湖高新技術產業開發區，該培訓中心依據法國國家圖書館設計圖，將法國國家圖書館1：1在東莞原貌再現。圖書館的3層步廊分別才用鋼結構搭建，并在鋼結構上鋪設浮雕板，為了確保每塊浮雕版與對應位置的鋼結構完全吻合，需要對鋼結構進行三維數據采集，進行安裝檢驗，并對浮雕版進行預安裝。

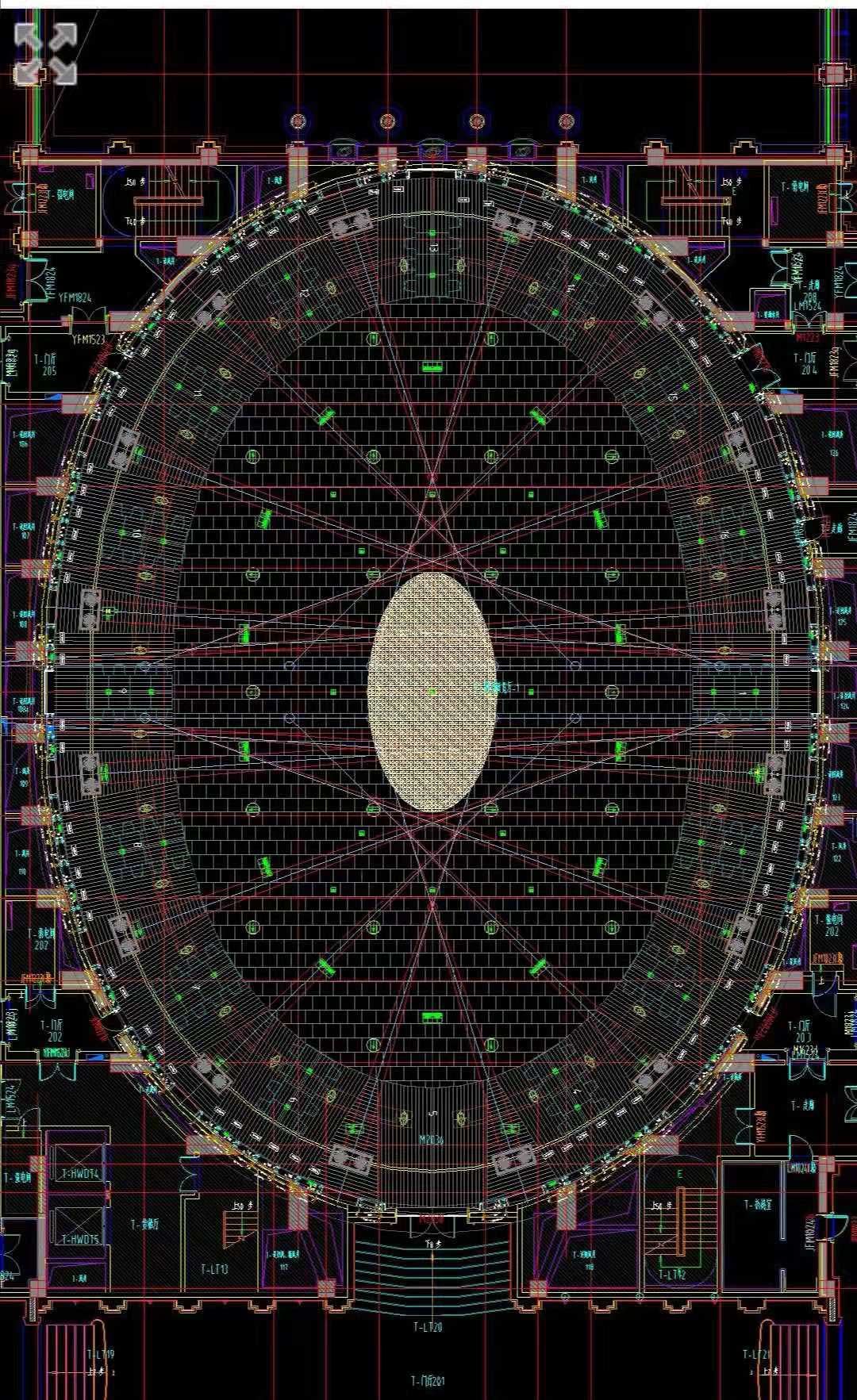

設計圖

?項目要求

1. 圖書館三層鋼結構現狀三維數據采集。
2. 提交完整的三維點云圖，繪制二維平面圖，提取圓柱的點位數據。
3. 根據點云建三維模型。
4. 測站拼接精度<3mm,并提交拼接報告。

現場數據采集

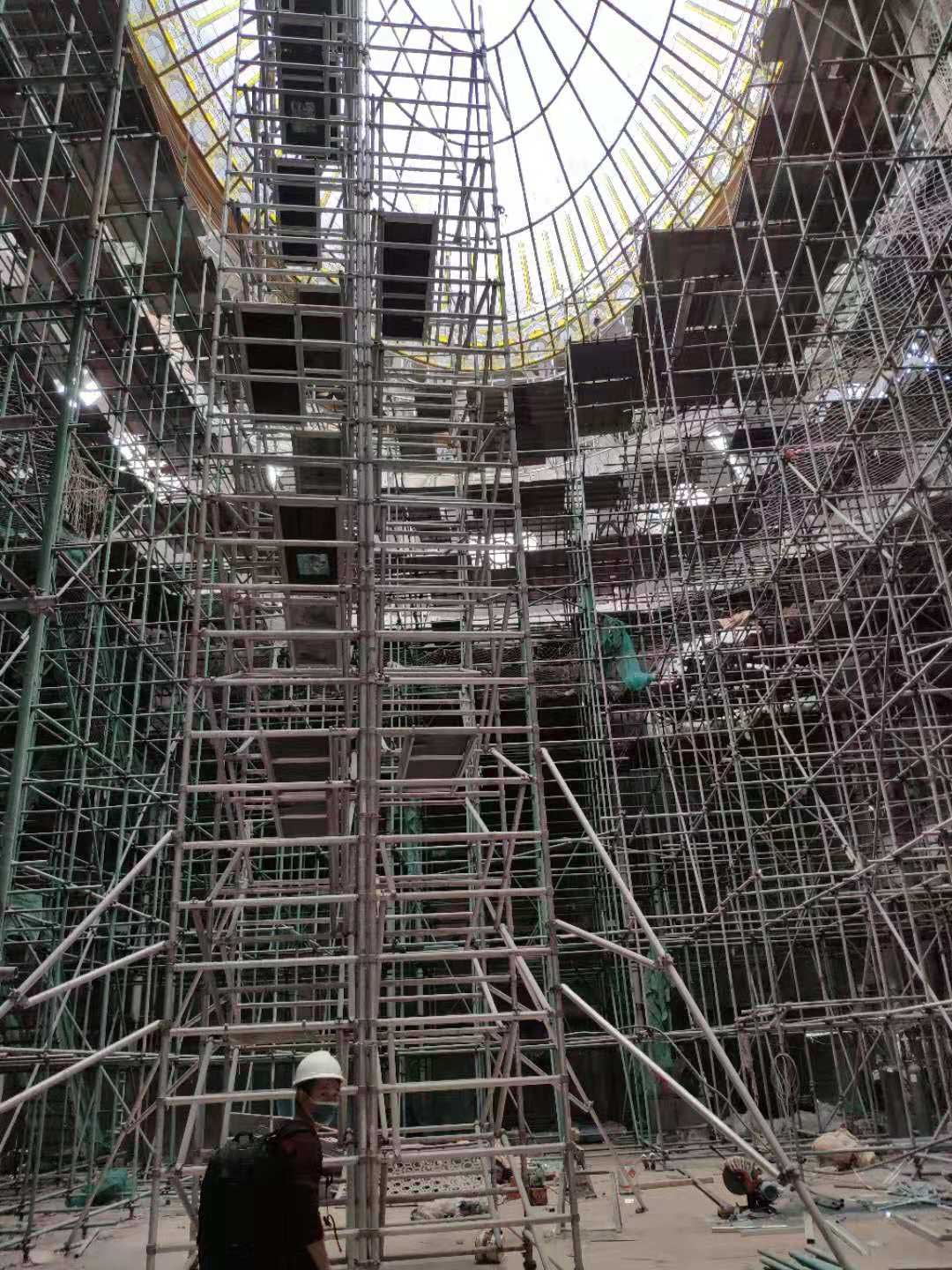

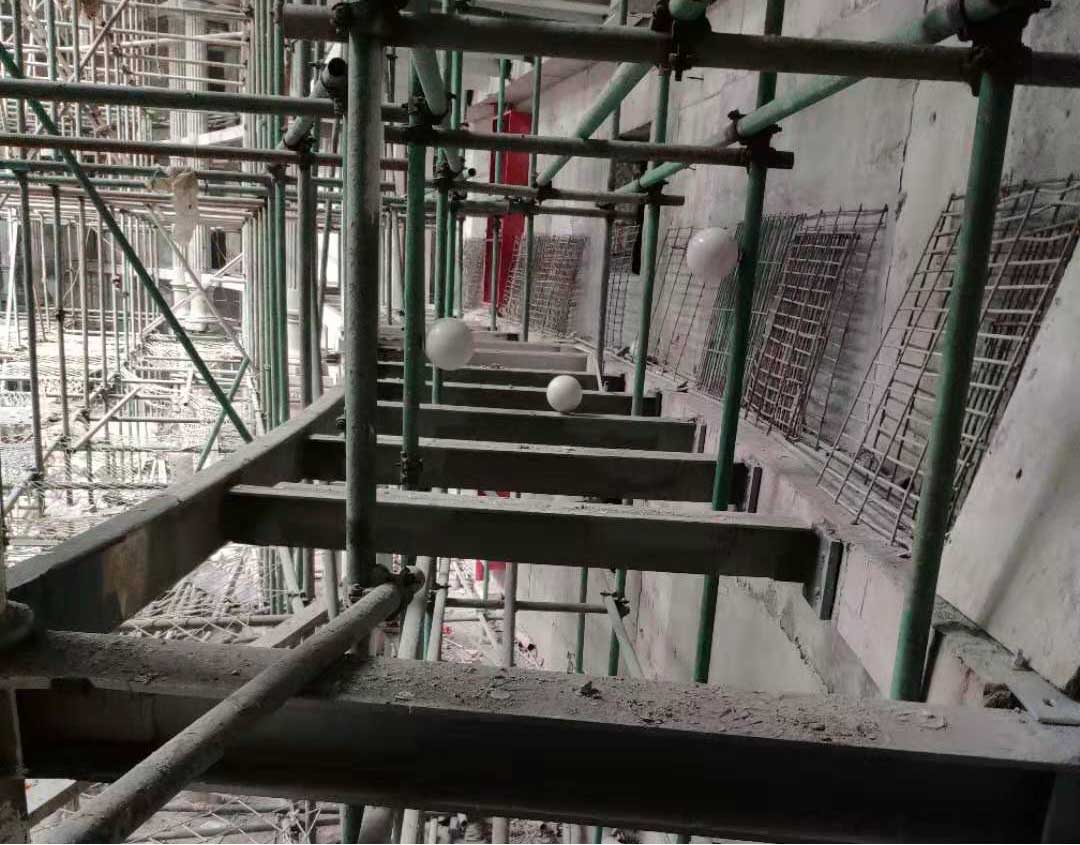

為了獲取全面精準的現場數據，根據該項目的要求，我們選用FARO S350對建筑現場進行三維數據采集。由于現場手腳架比較多遮擋嚴重，我們在每一層做了控制點，三層數據獨立采集。

內業數據處理：

• 將每一層各測站數據導入FARO Scene軟件中進行每層點云拼接。
• 去除多余的腳手架數據，留下完整的步廊鋼結構點云數據。
• 在CAD中基于點云繪制平面圖。
• 提取圓柱位置信息。
• 將繪制的平面圖與設計圖進行對比檢驗。
• 將鋼構的三維模型與浮雕版模型做預拼裝。

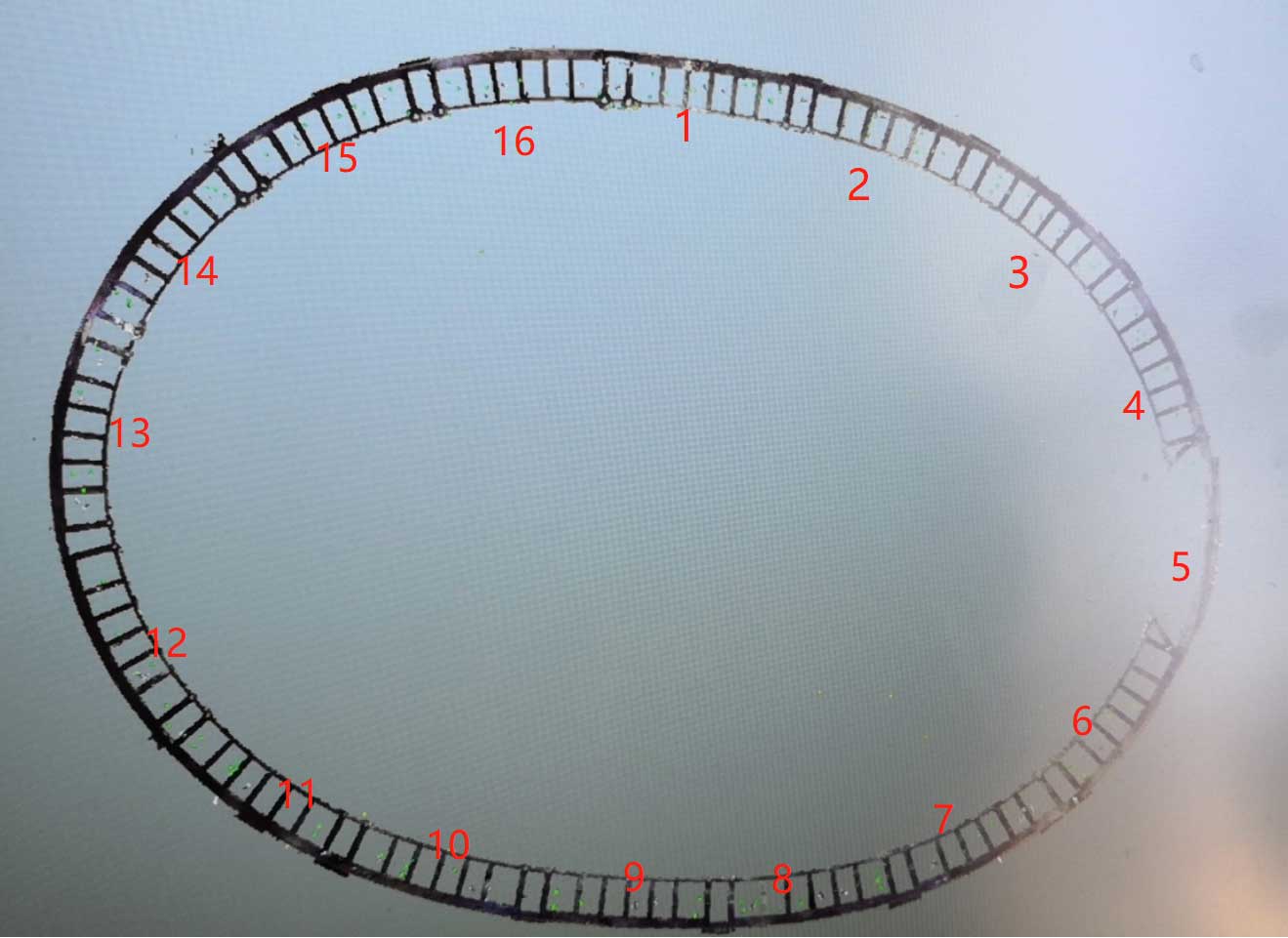

剛構點云圖

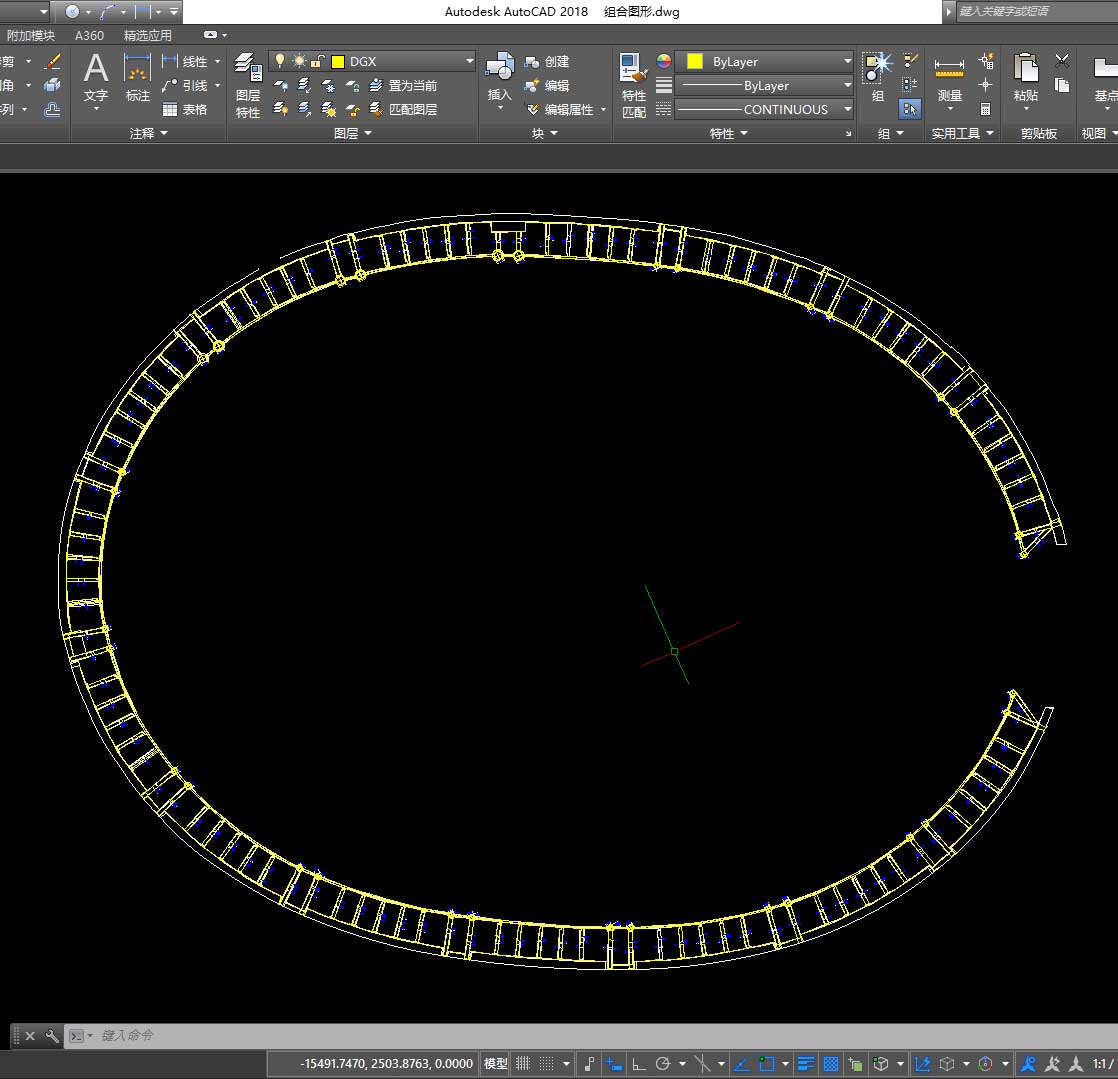

鋼構平面圖

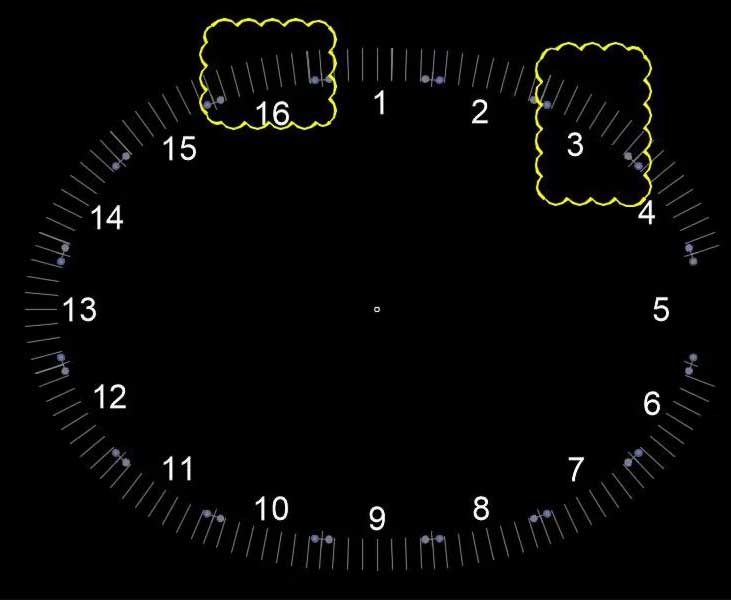

圓柱點位圖

總結

通過三維激光掃描儀的基礎掃描，可以搜集作業現場的完整三維信息，這些重要的基礎信息為華為培訓中心的建造、安裝提供了重要的數據資料，也為日后的維修及改擴建工程提供了詳細，完整，高精度，高可靠性的參照數據。
